El Átomo
BIOGRAFÍA
NIKOLA TESLA
Nikola Tesla
¿quien era nikolas tesla y sus inventos que nos ayudo en un futuro que es hoy?
Nikola Tesla
(Smiljan, actual Croacia, 1856 - Nueva York, 1943) Físico estadounidense de origen serbio. Estudió en las universidades de Graz (Austria) y Praga. Después de haber trabajado en varias industrias eléctricas en París y en Budapest, se trasladó a Estados Unidos (1882), donde trabajó a las órdenes de Thomas A. Edison, entonces partidario de la corriente eléctrica continua.
Las incesantes disputas con Edison forzaron su abandono de la compañía y su asociación con G. Westinghouse, quien compró las patentes de su motor y de un transformador que facilitaba la distribución de este tipo de corriente hacia los usuarios finales. Ambos ganaron la batalla de la distribución de la energía, pues el transporte de corriente alterna es más barato y sencillo que el de continua. En 1893 su sistema fue adoptado por la central hidroeléctrica situada en las cataratas del Niágara.
Tesla fundó en Nueva York un laboratorio de investigaciones electrotécnicas, donde descubrió el principio del campo magnético rotatorio y los sistemas polifásicos de corriente alterna. Creó el primer motor eléctrico de inducción de corriente alterna y otros muchos ingenios eléctricos como el llamado montaje Tesla, un transformador de radiofrecuencia en el que primario y secundario están sintonizados, de utilidad a la hora de preseleccionar la entrada de un receptor radioeléctrico. Predijo la posibilidad de realizar comunicaciones inalámbricas con antelación a los estudios llevados a cabo por Marconi, y en su honor se denomina tesla a la unidad de medida de la intensidad del flujo magnético en el sistema internacional.
Sus invenciones y patentes se sucedieron con cierta rapidez. En 1887, y como consecuencia del descubrimiento llevado a cabo por John Hopkinson en 1880, según el cual tres corrientes alternas y desfasadas entre sí pueden ser trasladadas de manera más sencilla que una corriente alterna normal, Tesla inventó el motor de inducción de corriente trifásica.
En ese motor las tres fases actúan sobre el inducido de forma que se logra que éste gire al generarse un campo magnético rotatorio. No obstante, el rotor se movía con un cierto retraso respecto a la frecuencia de la corriente. Basándose en este invento, el sueco Ernst Danielson inventó en 1902 el motor sincrónico, en el que sustituyó el material del inducido, que no era magnético, por un imán permanente o electro imán, lo que le permitió conseguir un motor que rotaba con un número de revoluciones por minuto igual a las de la frecuencia de la corriente.
En 1891 Tesla inventó la bobina que lleva su nombre, que consiste en un trasformador que consta de un núcleo de aire y con espirales primaria y secundaria en resonancia paralela. Con esta bobina fue capaz de crear un campo de alta tensión y alta frecuencia. Dos años después descubrió el fenómeno de carácter ondulatorio denominado "luz de Tesla" en las corrientes alternas de alta tensión y alta frecuencia; mediante el estudio de estas corrientes, observó que las lámparas de incandescencia de un único polo emiten luz cuando se las aproxima a un conductor por el que pasa corriente eléctrica, y que los tubos de vidrio vacíos brillan aunque carezcan de electrodo si se les conecta por uno de sus extremos y se aproxima el otro a un conductor por el que fluye corriente de alta frecuencia. También se percató de que el cuerpo humano es capaz de conducir estas corrientes de alta frecuencia sin experimentar daño alguno.
corriente alterna:
Además de la existencia de fuentes de FEM de corriente directa o continua (C.D.) (como la que suministran las pilas o las baterías, cuya tensión o voltaje mantiene siempre su polaridad fija), se genera también otro tipo de corriente denominada alterna (C.A.), que se diferencia de la directa por el cambio constante de polaridad que efectúa por cada ciclo de tiempo.
|
------------------
La característica principal de una corriente alterna es que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten tantas veces como ciclos por segundo o hertz posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo negativo al positivo, tal como ocurre en las fuentes de FEM que suministran corriente directa. Veamos un ejemplo práctico que ayudará a comprender mejor el concepto de corriente alterna: |
-----------------------
Si hacemos que la pila del ejemplo anterior gire a una determinada velocidad, se producirá un cambio constante de polaridad en los bornes donde hacen contacto los dos polos de dicha pila. Esta acción hará que se genere una corriente alterna tipo pulsante, cuya frecuencia dependerá de la cantidad de veces que se haga girar la manivela a la que está sujeta la pila para completar una o varias vueltas completas durante un segundo. En este caso si hacemos una representación gráfica utilizando un eje de coordenadas para la tensión o voltaje y otro eje para el tiempo en segundos, se obtendrá una corriente alterna de forma rectangular o pulsante, que parte primero de cero volt, se eleva a 1,5 volt, pasa por “0” volt, desciende para volver a 1,5 volt y comienza a subir de nuevo para completar un ciclo al pasar otra vez por cero volt. Si la velocidad a la que hacemos girar la pila es de una vuelta completa cada segundo, la frecuencia de la corriente alterna que se obtiene será de un ciclo por segundo o hertz (1 Hz). Si aumentamos ahora la velocidad de giro a 5 vueltas por segundo, la frecuencia será de 5 ciclos por segundo o hertz (5 Hz). Mientras más rápido hagamos girar la manivela a la que está sujeta la pila, mayor será la frecuencia de la corriente alterna pulsante que se obtiene. Seguramente sabrás que la corriente eléctrica que llega a nuestras casas para hacer funcionar las luces, los equipos electrodomésticos, electrónicos, etc. es, precisamente, alterna, pero en lugar de pulsante es del tipo sinusoidal o senoidal. En Europa la corriente alterna que llega a los hogares es de 220 volt y tiene una frecuencia de 50 Hz, mientras que en la mayoría de los países de América la tensión de la corriente es de 110 ó 120 volt, con una frecuencia de 60 Hz. La forma más común de generar corriente alterna es empleando grandes generadores o alternadores ubicados en plantas termoeléctricas, hidroeléctricas o centrales atómicas. |
corriente continua:
La corriente directa (CD) o corriente continua (CC) es aquella cuyas cargas eléctricas o electrones fluyen siempre en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza electromotriz (FEM), tal como ocurre en las baterías, las dinamos o en cualquier otra fuente generadora de ese tipo de corriente eléctrica.
|
Fuentes suministradoras de corriente directa o continua. A la izquierda, una batería de las comúnmente utilizada en los coches y todo tipo de vehículo motorizado. A la derecha, pilas de amplio uso, lo mismo en linternas que en aparatos y dispositivos eléctricos y electrónicos. | |||
Es importante conocer que ni las baterías, ni los generadores, ni ningún otro dispositivo similar crea cargas eléctricas pues, de hecho, todos los elementos conocidos en la naturaleza las contienen, pero para establecer el flujo en forma de corriente eléctrica es necesario ponerlas en movimiento.
|
El movimiento de las cargas eléctricas se asemeja al de las moléculas de un líquido, cuando al ser impulsadas por una bomba circulan a través de la tubería de un circuito hidráulico cerrado.
Las cargas eléctricas se pueden comparar con el líquido contenido en la tubería de una instalación hidráulica. Si la función de una bomba hidráulica es poner en movimiento el líquido contenido en una tubería, la función de la tensión o voltaje que proporciona la fuente de fuerza electromotriz (FEM) es, precisamente, bombear o poner en movimiento las cargas contenidas en el cable conductor del circuito eléctrico. Los elementos o materiales que mejor permiten el flujo de cargas eléctricas son los metales y reciben el nombre de “conductores”. |
LEY DE OHM
La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son:
|
|
 Circuito eléctrico cerrado compuesto por una pila de 1,5 volt, una resistencia o carga eléctrica "R" y la.circulación de una intensidad o flujo de corriente eléctrica " I " suministrado por la propia pila. | ||
Debido a la existencia de materiales que dificultan más que otros el paso de la corriente eléctrica a través de los mismos, cuando el valor de su resistencia varía, el valor de la intensidad de corriente en ampere también varía de forma inversamente proporcional. Es decir, a medida que la resistencia aumenta la corriente disminuye y, viceversa, cuando la resistencia al paso de la corriente disminuye la corriente aumenta, siempre que para ambos casos el valor de la tensión o voltaje se mantenga constante. Por otro lado y de acuerdo con la propia Ley, el valor de la tensión o voltaje es directamente proporcional a la intensidad de la corriente; por tanto, si el voltaje aumenta o disminuye, el amperaje de la corriente que circula por el circuito aumentará o disminuirá en la misma proporción, siempre y cuando el valor de la resistencia conectada al circuito se mantenga constante. |
Postulado general de la Ley de Ohm |
El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es directamente proporcional a la tensión o voltaje aplicado, e inversamente proporcional a la resistencia en ohm de la carga que tiene conectada. |
FÓRMULA MATEMÁTICA GENERAL DE REPRESENTACIÓN DE LA LEY DE OHM
Desde el punto de vista matemático el postulado anterior se puede representar por medio de la siguiente Fórmula General de la Ley de Ohm:
 VARIANTE PRÁCTICA: Aquellas personas menos relacionadas con el despeje de fórmulas matemáticas pueden realizar también los cálculos de tensión, corriente y resistencia correspondientes a la Ley de Ohm, de una forma más fácil utilizando el siguiente recurso práctico:  |
Con esta variante sólo será necesario tapar con un dedo la letra que representa el valor de la incógnita que queremos conocer y de inmediato quedará indicada con las otras dos letras cuál es la operación matemática que será necesario realizar.
03/04/2016
diferencia entre sistema operativo de 32 bits y 64 bits
64bits:
Los microprocesadores de 64 bits han existido en las supercomputadoras desde 1960 y en servidores y estaciones de trabajo basadas en RISC desde mediados de los años 1990. En 2003 empezaron a ser introducidos masivamente en las computadoras personales (previamente de 32 bits) con las arquitecturas x86-64 y los procesadores PowerPC G5.
Aunque una CPU puede ser internamente de 64 bits, su bus de datos o bus de direcciones externos pueden tener un tamaño diferente, más grande o más pequeño y el término se utiliza habitualmente para describir también el tamaño de estos buses. Por ejemplo, muchas máquinas actuales con procesadores de 32 bits usan buses de 64 bits (p.ej. elPentium original y las CPUs posteriores) y pueden ocasionalmente ser conocidas como "64 bits" por esta razón. El término también se puede referir al tamaño de las instrucciones dentro del conjunto de instrucciones o a cualquier otro elemento de datos (p.ej. las cantidades de 64 bits de coma flotante de doble precisión son comunes). Sin más calificaciones, sin embargo, la arquitectura de las computadoras de 64 bits tiene integrados registros que son de 64 bits, que permite procesar (interna y externamente) datos de 64 bits.
32bits:
Visión general
Un campo de almacenamiento de 32 bits permite
 combinaciones posibles. Debido a esto, el rango de valores naturales que pueden ser almacenados en 32 bits es de 0hasta 4.294.967.295 (que son  ). Para enteros con signo, utilizando el complemento a dos, el rango es desde −2.147.483.648 ( ) hasta +2.147.483.647 ( ). Estos rangos delimitan los sistemas de numeración comunes que utilizan 32 bits, tales como las direcciones IP o las fechas POSIX (provocando el efecto 2038).Efecto 2038
El "Efecto 2038", es un bug producido en programas que usen la representación del tiempo basada en el sistema POSIX, y que afecta a sistemas Unix y basados en Unix.
En la mayoría de los sistemas de 32 bits time_t es un entero de 32 bits con signo, y una vez que el valor llegue a 2.147.483.647 (2038-19-01 04:14:07 UTC) al segundo siguiente saltara al valor -2.147.483.648 (1901-13-12 o 1970-01-01). En cambio, en la mayoría de los sistemas de 64 bits se utilizan enteros de 64 bits en time_t, lo cual soluciona el problema por unos miles de millones de años.
Que es la tabla de fat
Tabla de asignación de archivos, comúnmente conocido como FAT (del inglés file allocation table), es un sistema de archivos desarrollado para MS-DOS, así como el sistema de archivos principal de las ediciones no empresariales de Microsoft Windows hasta Windows Me.
FAT es relativamente sencillo. A causa de ello, es un formato popular para disquetes admitido prácticamente por todos los sistemas operativos existentes para computadora personal. Se utiliza como mecanismo de intercambio de datos entre sistemas operativos distintos que coexisten en la misma computadora, lo que se conoce como entorno multiarranque. También se utiliza en tarjetas de memoria y dispositivos similares.
Las implementaciones más extendidas de FAT tienen algunas desventajas. Cuando se borran y se escriben nuevos archivos tiende a dejar fragmentos dispersos de éstos por todo el soporte. Con el tiempo, esto hace que el proceso de lectura o escritura sea cada vez más lento.
En que sentido gira el disco duro
El disco gira de izquierda a derecha
Los discos duros generalmente utilizan un sistema de grabación magnética digital. En este tipo de disco encontramos dentro de la carcasa una serie de platos metálicos apilados girando a gran velocidad. Sobre estos platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares a la hora de comunicar un disco duro con la computadora. Los más utilizados son Integrated Drive Electronics (IDE), SCSI, y SATA, este último estandarizado en el año 2004.
También existe otro tipo de discos denominados de estado sólido que utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta clase de discos generalmente se limitaba a las supercomputadoras, por su elevado precio, aunque hoy en día ya se puede encontrar en el mercado unidades mucho más económicas de baja capacidad (hasta 64 GB) para el uso en ordenadores personales (sobretodo portátiles). Así, el caché de pista es una memoria de estado sólido, tipo memoria RAM, dentro de un disco duro de estado sólido.
Tabla de contenidos
[ocultar]
* 1 Estructura física
o 1.1 Direccionamiento
* 2 Estructura lógica
* 3 Funcionamiento mecánico
* 4 Historia
* 5 Características de un disco duro
* 6 Fabricantes
* 7 Véase también
* 8 Enlaces externos
* Plato: Cada uno de los discos que hay dentro del disco duro.
* Cara: Cada uno de los dos lados de un plato
* Cabeza: Número de cabezal; equivale a dar el número de cara, ya que hay un cabezal por cara.
* Pista: Una circunferencia dentro de una cara; la pista 0 está en el borde exterior.
* Cilindro: Conjunto de varias pistas; son todas las circunferencias que están alineadas verticalmente (una de cada cara).
* Sector: Cada una de las divisiones de una pista. El tamaño del sector no es fijo, siendo el estándar actual 512 bytes. Antiguamente el número de sectores por pista era fijo, lo cual desaprovechaba el espacio significativamente, ya que en las pistas exteriores pueden almacenarse más sectores que en las interiores. Así, apareció la tecnología ZBR (grabación de bits por zonas) que aumenta el número de sectores en las pistas exteriores, y usa más eficientemente el disco duro.
El primer sistema de direccionamiento que se usó fue el CHS (cilindro-cabeza-sector), ya que con estos tres valores se puede situar un dato cualquiera del disco. Más adelante se creó otro sistema más sencillo: LBA (direccionamiento lógico de bloques), que consiste en dividir el disco entero en sectores y asignar a cada uno un único número. Este es el que actualmente se usa.
Dentro del disco se encuentran:
* El Master Boot Record (en el sector de arranque), que contiene la tabla de particiones.
* Las particiones, necesarias para poder colocar los sistemas de archivos.
Las características que se deben tener en cuenta en un disco duro son:
* Tiempo medio de acceso: Tiempo medio que tarda en situarse la aguja en el cilindro deseado; es la suma de la Latencia y el Tiempo medio de Búsqueda.
* Tiempo medio de Búsqueda (seek): Es la mitad del tiempo que tarda la aguja en ir de la periferia al centro del disco.
* Latencia: Tiempo que tarda el disco en girar media vuelta, que equivale al promedio del tiempo de acceso (tiempo medio de acceso). Una vez que la aguja del disco duro se sitúa en el cilindro el disco debe girar hasta que el dato se sitúe bajo la cabeza; el tiempo en que esto ocurre es, en promedio, el tiempo que tarda el disco en dar medio giro; por este motivo la latencia es diferente a la velocidad de giro, pero es aproximadamente proporcional a ésta.
* Tiempo de acceso máximo: Tiempo máximo que tarda la aguja en situarse en el cilindro deseado. Es el doble del Tiempo medio de acceso.
* Tiempo pista a pista: Tiempo de saltar de la pista actual a la adyacente.
* Tasa de transferencia: Velocidad a la que puede transferir la información al ordenador. Puede ser velocidad sostenida o de pico.
* Caché de pista: Es una memoria de estado sólido, tipo RAM, dentro del disco duro de estado sólido. Los discos duros de estado sólido utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta clase de discos generalmente se limita a las supercomputadoras, por su elevado precio.
* Interfaz: Medio de comunicación entre el disco duro y el ordenador. Puede ser IDE/ATA, SCSI, SATA, USB o Firewire.
* Velocidad de rotación: Número de revoluciones por minuto del/de los plato/s. Ejemplo: 7200rpm
series de oro de windows
Serial de Oro 1: B77QF-DP27W-4H68R-72B48-78RPD
Serial de Oro 2: V2C47-MK7JD-3R89F-D2KXW-VPK3J
Serial de Oro 3: DHXQ2-WRGCD-WGYJY-HHYDH-KKX9B
Serial de Oro 4: THMPV-77D6F-94376-8HGKG-VRDRQ
Serial de Oro 5: CFDYK-FFHH7-QW3HM-JGRQX-KM77T
Serial de Oro 6: P4XK3-TGQ3P-F9JB2-GC6XQ-VXTMW
Serial de Oro 7: D36RK-QDFFD-BTWWY-BT7KK-43MGM
Serial de Oro 8: W9VCJ-74DXW-JDDBV-PW777-WXD2T
Serial de Oro 9: BTFRC-GHC7V-2WFBW-Y42XW-9WDKY
Electricidad básica para pcs.
circuito, del latín circuitus, es un término con múltiples significados. Puede utilizarse para nombrar al trayecto en curva cerrada o al terreno que está ubicado dentro de un perímetro cualquiera.
Un circuito eléctrico, por lo tanto, es la interconexión de dos o más componentes que contiene una trayectoria cerrada. Dichos componentes pueden ser resistencias, fuentes, interruptores, condensadores, semiconductores o cables, por ejemplo. Cuando el circuito incluye componentes electrónicos, se habla de circuito electrónico.
Entre las partes de un circuito eléctrico, se pueden distinguir los conductores (cables que unen los elementos para formar el circuito), los componentes (dispositivos que posibilitan que fluya la carga), los nodos (puntos del circuito donde concurren dos o más conductores) y las ramas (conjunto de los elementos de un circuito comprendidos entre dos nodos consecutivos).
Los circuitos eléctricos pueden clasificarse según el tipo de señal (corriente directa o corriente alterna), el tipo de configuración (serie, paralelo o mixto), el tipo de régimen (corriente periódica, corriente transitoria o permanente) o el tipo de componentes (circuito eléctrico o circuito electrónico).
La representación gráfica del circuito eléctrico se conoce como diagrama electrónico o esquema eléctrico. Dicha representación exhibe los componentes del circuito con pictogramas uniformes de acuerdo a ciertas normas, junto a las interconexiones (sin que éstas se correspondan con las ubicaciones físicas).
La confección de dicho esquema es fundamental para la construcción de un circuito eléctrico, ya que representa el primer paso a seguir. De lo bien elaborado que esté depende el funcionamiento del circuito, por eso es muy importante revisarlo más de una vez y hacer pruebas en la teoría antes de proceder.
sentido de la corriente
las cargas eléctricas que se mueva en el circuito son
electrones antiguamente se creía que las partículas
eléctricas que se mueve real, polo, positivo y el negativo
operadores eléctricas
generador:Genera energía eléctrica a partir de otras formas de energía. Ejemplo: cargador de celular, pila.
conductores: son los hilos y cables que conectan el
generador y receptar.
receptores: reciben la energía eléctrica y la transforma en
tipo de energía.
electricidad de maniobra: sirve para conectar y descartar las
partes del circuito.
Magnitudes
tensión: es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos. También se puede definir como el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para mover la entre dos posiciones determinadas. Se puede medir con un voltímetro. ( vl ) ( I )
intensidad:(emperio (A) es aquella cuyo valor no depende de la cantidad de materia del sistema. Las magnitudes intensivas tiene el mismo valor para un sistema que para cada una de sus partes consideradas como subsistemas. Ejemplos: la densidad, la temperatura y la presión de un sistema termodinámico en equilibrio.
En general, el cociente entre dos magnitudes extensivas da como resultado una magnitud intensiva. Ejemplo: masa dividida por volumen representa densidad.

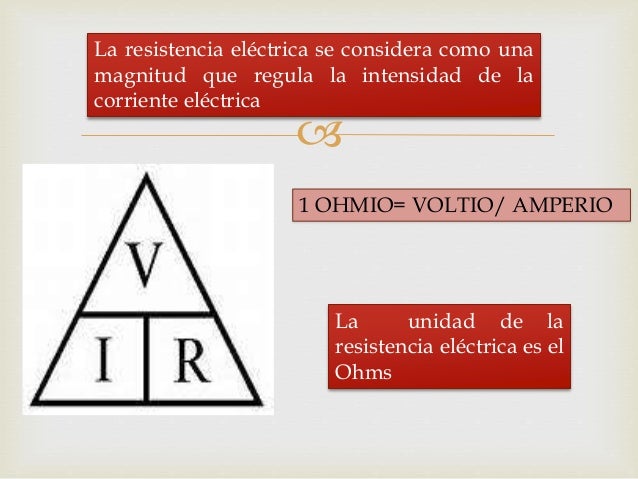

resistencia:(R)(
 )Se le denomina resistencia eléctrica a la igualdad de oposición que tienen los electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre.
Para un conductor de tipo cable, la resistencia está dada por la siguiente fórmula:
  fichas técnicas
Para que vemos las fichas, oprimirle en los texto de cada
unos y los llevara al link de cada ficha.
En el proceso de cada fichas técnicas que encontremos no
son las únicas por que transcurren por el tiempo de la nueva
tecnología y creaciones mas asequible
para el uso de la tecnología
.
